Wiele osób szuka informacji o wkrętach gruntowych, choć w rzeczywistości potrzebuje fundamentu na palach śrubowych. To produkty pokrewne, ale dzieli je istotna różnica w zakresie obliczeń konstrukcyjnych, certyfikacji i nośności.
Określenia „wkręt gruntowy" i „pal śrubowy" bywają stosowane wymiennie, ale dotyczą produktów o różnej charakterystyce i bardzo różnych możliwościach.
Wkręty gruntowe są zwykle krótkie (0,6-1,5 m), o niewielkiej średnicy, z prostym gwintem lub kołnierzem. Projektujemy je do lekkich obciążeń: ogrodzeń, oznakowania, skrzynek pocztowych, niewielkich konstrukcji ogrodowych. Większość wkrętów gruntowych nie posiada certyfikacji konstrukcyjnej ani udokumentowanej weryfikacji nośności.
Pale śrubowe (nazywane też palami z łopatą helikalną) to certyfikowane elementy fundamentowe z obliczeniami konstrukcyjnymi. Pale śrubowe Paalupiste mają pełnowymiarowe łopaty (średnica 200-800 mm), produkujemy je ze stali SSAB z pełną identyfikowalnością, cynkujemy ogniowo zgodnie z EN ISO 1461 i projektujemy według Eurokodu PN-EN 1997. Przenoszą obliczone obciążenia od 10 do ponad 1 000 kN.
Seria HELIX Paalupiste to dokładnie to, czego najczęściej szukają osoby pytające o wkręty gruntowe. Pale HELIX nadają się do montażu we własnym zakresie, wkrętarką ręczną, ale są to pełnowartościowe pale śrubowe z 50-letnią gwarancją, a nie lekkie wkręty.
Wkręty gruntowe, gruntowniki, kotwy śrubowe, fundamenty wkręcane, kotwy helikalne do gruntu, fundamenty na palach śrubowych, pale śrubowe z łopatą helikalną, palowanie pali śrubowych.
Tam, gdzie projekt wymaga prawdziwego fundamentu, a nie samej kotwy, pal śrubowy z obliczeniami konstrukcyjnymi daje wymierne korzyści.
Zakładowa kontrola produkcji z certyfikatem EN 1090. Każdy pal spełnia europejskie wymagania dla konstrukcji stalowych. Akceptowany przez nadzór budowlany w całej UE.
Nośność każdego pala weryfikujemy w czasie rzeczywistym przez korelację momentu obrotowego z nośnością (Kt × T) podczas montażu. Bez zgadywania, bez osobnych prób obciążeniowych.
Powłoka wg EN ISO 1461 zapewnia długoletnią ochronę przed korozją. Stal SSAB o pełnej identyfikowalności i niskim śladzie węglowym, jeden z najniższych poziomów emisji w hutnictwie na świecie.
Pale HELIX są objęte 50-letnią gwarancją na trzon. Przeznaczone pod konstrukcje trwałe, nie pod prowizorki. Trwałość projektowa: 50-100 lat.
Paalupiste obejmuje projektowanie fundamentu, dobór pali i obliczenia dla konkretnego projektu. Pełne wsparcie techniczne od zapytania po dokumentację z montażu.
Do pala śrubowego można podłączyć praktycznie każdą konstrukcję. Standardowe łączniki do drewna, stali i betonu, w razie potrzeby także rozwiązania nietypowe.
Jeżeli szukali Państwo „wkrętów gruntowych", ponieważ potrzebują wkręcanego fundamentu pod taras, ogrodzenie, altanę lub wiatę, w rzeczywistości szukają Państwo pala HELIX.

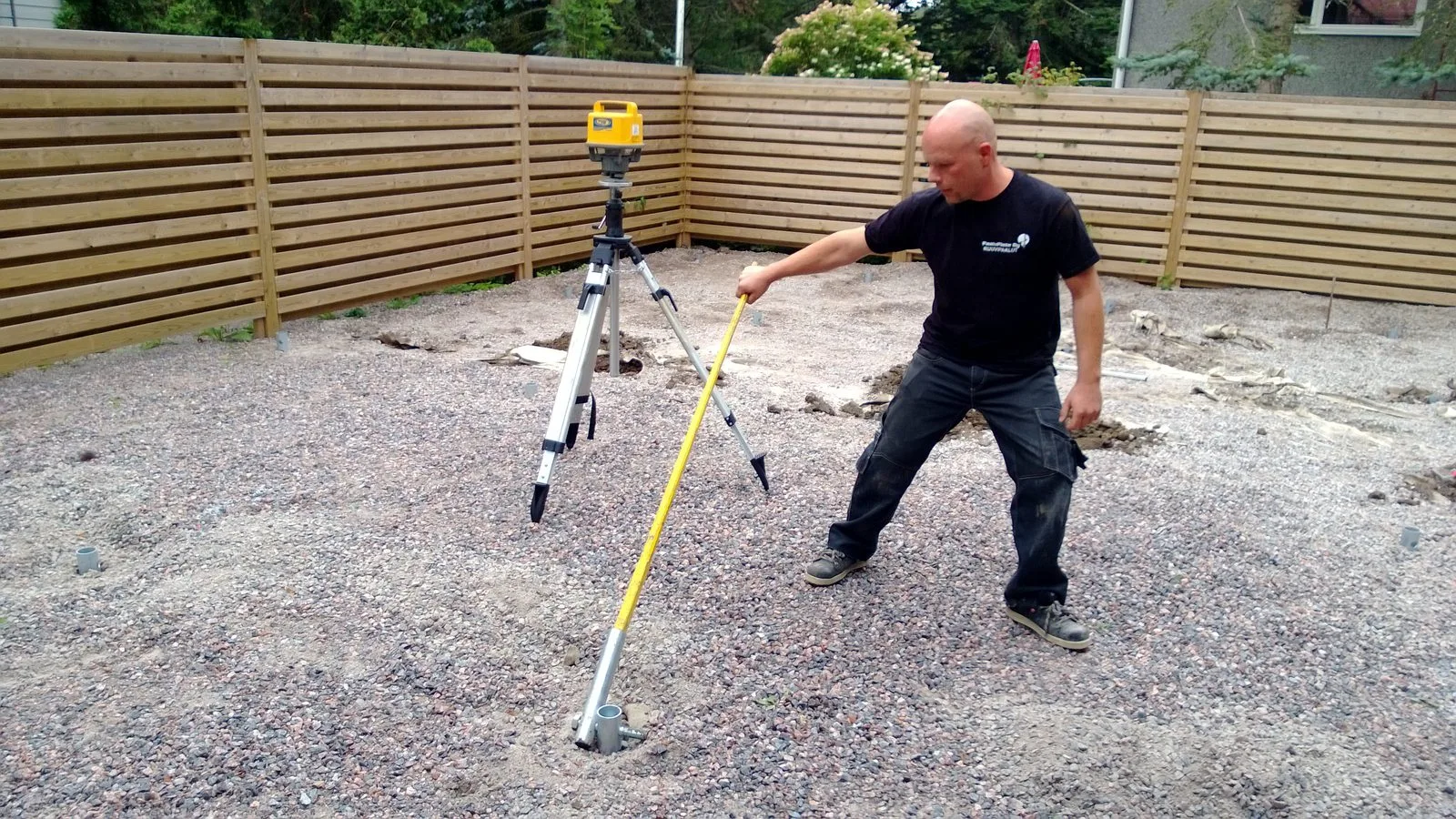

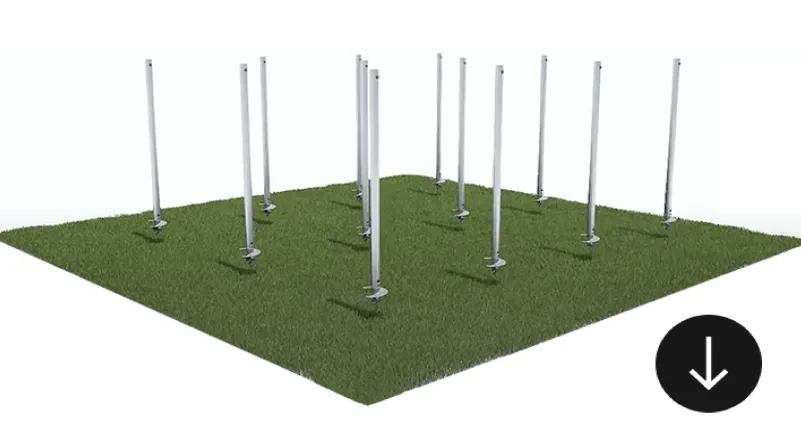

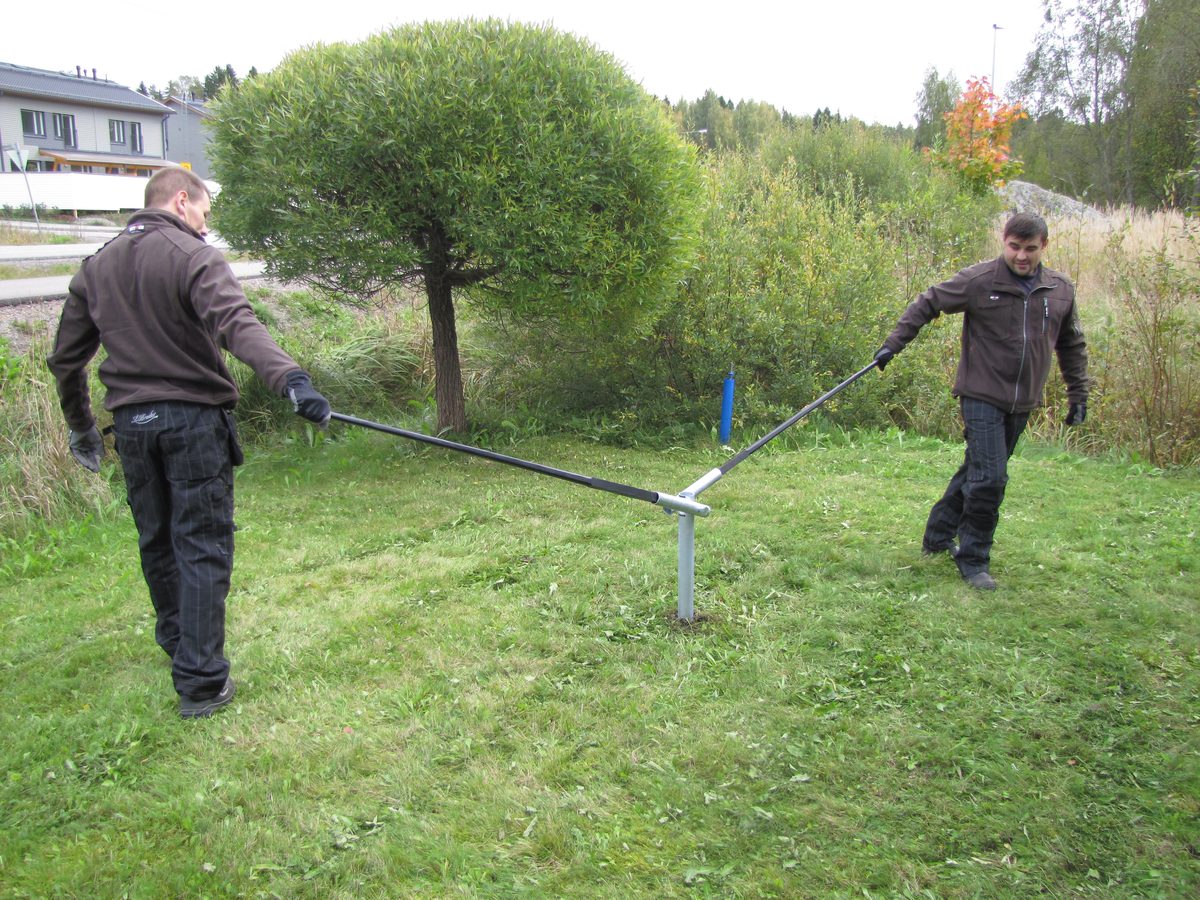

Pal HELIX wkręca się ręcznie zwykłą wkrętarką z adapterem. Bez koparki, bez betonu, bez czekania. Jedna lub dwie osoby kończą fundament tarasu w kilka godzin. W odróżnieniu od zwykłego wkrętu gruntowego HELIX to pełnowartościowy produkt z obliczeniami konstrukcyjnymi: pełnowymiarowa łopata, stal cynkowana ogniowo, weryfikacja momentem obrotowym i 50-letnia gwarancja.
Typowe zastosowania HELIX: tarasy i podesty, ogrodzenia i bramy, altany ogrodowe i domki letniskowe, wiaty i zadaszenia, pergole i kuchnie ogrodowe, niewielkie instalacje fotowoltaiczne, oznakowanie i słupy oświetleniowe.
Zobacz dane techniczne i modele HELIX
Bliższe spojrzenie na fundamenty z pali śrubowych, produkty i konkretne realizacje.
Porównanie dwóch serii pali śrubowych
9 atutów i tabele porównawcze
Pełny zakres pali, łączników i akcesoriów
Konkretne montaże i wdrożenia
Jak dobrać odpowiedni pal śrubowy
Prosimy opisać Państwa projekt
Najczęstsze pytania o wkręty gruntowe, pale śrubowe i sposób doboru właściwego fundamentu.
Wkręt gruntowy to niewielki, zakończony szpicem element metalowy z gwintem lub kołnierzem, który wkręca się wprost w grunt. Typowa długość to 0,6 do 1,5 m, a zastosowania obejmują lekkie obiekty: ogrodzenia, oznakowanie, niewielkie konstrukcje ogrodowe. Wkręty gruntowe nie są konstrukcyjnymi elementami fundamentowymi i z reguły nie posiadają certyfikacji konstrukcyjnej.
Pale śrubowe (nazywane też palami z łopatą helikalną) są certyfikowanymi elementami fundamentowymi z obliczeniami konstrukcyjnymi, wyposażonymi w pełnowymiarowe łopaty. Projektujemy je do przenoszenia obliczonych obciążeń konstrukcyjnych od 10 do ponad 1 000 kN. Produkujemy je zgodnie z normami takimi jak EN 1090 i projektujemy według Eurokodu PN-EN 1997.
Wkręty gruntowe są mniejsze, zazwyczaj bez certyfikacji, przewidziane do lekkich obciążeń rzędu 30-50 kN i nie mają udokumentowanej weryfikacji nośności. Główne różnice to: certyfikacja, nośność, konstrukcja łopaty, standardy zabezpieczenia antykorozyjnego, dokumentacja montażu i wsparcie projektowe.
Pod niewielki, niski taras ogrodowy zwykłe wkręty gruntowe mogą być wystarczające. Jednak pod właściwy taras lub podest podniesiony nad gruntem, który musi przenosić obciążenia śniegiem, podrywający wiatr i wieloletnie użytkowanie, lepszym wyborem jest pal śrubowy z obliczeniami konstrukcyjnymi.
Pale Paalupiste HELIX wkręca się poniżej granicy przemarzania, mają udokumentowaną nośność, są cynkowane ogniowo i objęte 50-letnią gwarancją, co oznacza, że fundament tarasu posłuży tak długo, jak sama konstrukcja.
Nie. Pale HELIX to konstrukcyjne pale śrubowe, a nie wkręty gruntowe. Łączy je idea wkręcania w grunt i możliwość samodzielnego montażu wkrętarką ręczną, ale HELIX ma pełnowymiarową łopatę helikalną, jest produkowany ze stali SSAB z pełną identyfikowalnością, cynkowany ogniowo zgodnie z EN ISO 1461 i objęty 50-letnią gwarancją.
To element fundamentowy, nie lekka kotwa. HELIX jest profesjonalną alternatywą dla osób, które szukają „wkrętów gruntowych", a w rzeczywistości potrzebują prawdziwego fundamentu.
Typowy wkręt gruntowy przenosi 5 do 30 kN (od ok. 500 do 3 000 kg), modele wzmocnione sięgają ok. 50 kN. Nośność zależy od warunków gruntowych, długości i średnicy wkrętu.
Dla porównania pale śrubowe Paalupiste przenoszą od 10 do ponad 1 000 kN w zależności od średnicy pala i warunków gruntowych. Nośność każdego pala weryfikujemy w czasie rzeczywistym przez korelację momentu obrotowego z nośnością podczas montażu, co daje udokumentowane potwierdzenie pracy każdego pala.
Wymagania zależą od kraju i gminy. Niewielkie obiekty, takie jak ogrodzenia czy altanki ogrodowe, często nie wymagają pozwolenia. Większe konstrukcje, jak tarasy, wiaty czy budynki, zwykle wymagają pozwolenia bez względu na rodzaj fundamentu.
Tam, gdzie pozwolenie jest wymagane, certyfikowany pal śrubowy (jak produkty Paalupiste z certyfikatem EN 1090) ułatwia procedurę, ponieważ obejmuje obliczenia konstrukcyjne, dokumentację montażu i pełną identyfikowalność.
